便攜式超聲波流量計

便攜式超聲波流量計是以“速度差法”為原理，測量圓管內液體流量的儀表.它采用了先進的多脈沖技術、信號數字化處理技術及糾錯技術，使流量儀表更能適應工業現場的環境，計量更方便、經濟、準確。便攜式超聲波流量計是采用外夾式傳感器測量液體流量儀器，產品達到先進水平，可廣泛應用于石油、化工、冶金、電力、給排水等領域。

便攜式超聲波流量計是安裝在管道外部進行精確測量的經濟高效的流量測量方案?？蛇M(jìn)行雙向測量，無任何壓損。 *簡單安全的菜單引導式傳感器安裝方式，確保高精度測量結果 *使用快速設定菜單簡便安全地進行流量計調試 *自動頻率巡查功能可優化安裝過程，蕞大限度地提升流量計的測量性能 *電流輸入可用于并行數據采集。

便攜式超聲波流量計

便攜型超聲波流量計安裝在管道外部，無需中斷過程操作，即可進行精確測量，是一種經濟高效的流量測量解決方案?？蛇M(jìn)行雙向測量，無任何壓損。

Ø簡單安全的菜單引導式傳感器安裝方式，確保高精度測量結果

Ø使用快速設定菜單簡便安全地進行流量計調試

Ø自動頻率巡查功能可優化安裝過程，蕞大限度地提升流量計的測量性能

Ø電流輸入可用于并行數據采集，或其他輔助設備驗證

ØE+H的FieldCare操作軟件用于流量計的遠程調試和測量值顯示

便攜式超聲波流量計

便攜式超聲波流量儀測量原理

測量系統基于時差法原理進行測量。(超)聲波信號在兩個傳感器間進行雙向傳播。傳感器既是聲波信號發生器，也是聲波信號接收器。

順流方向上聲波的傳播速度高于逆流方向上聲波的傳播速度。因此，會產生聲波信號運行時間差。該時間差與流體的流速成比例。

時差法測量原理示意圖

便攜式超聲波流量儀測量系統

測量系統包括一臺變送器和兩個傳感器。

變送器用于控制傳感器，發送、處理和評估測量信號，并將信號轉換成指定類型的輸出。

傳感器既是聲波信號發生器，也是聲波信號接收器。通過不同的傳感器安裝方式，進行單行程測量或雙行程測量，以滿足不同應用工況條件的要求。

便攜式超聲波流量計

便攜式超聲波流量計特點

高精度測量

線性度優于0.5%，重復性精度優于0.2%，測量精度優于±1%

內置數據記錄器

可將提前設定的多達20余項的測量結果上傳至計算機或聯網通訊

非接觸式測量

將帶磁性的超聲波流量計傳感器吸附在管道外壁,即可完成流量測量

測量范圍大

選用不同型號的傳感器 , 可實現口徑 DN15 ～ DN6000mm管道流量的測量

充電電源

內置大容量鎳氫充電電池 ,可支持流量計連續工作20小時以上

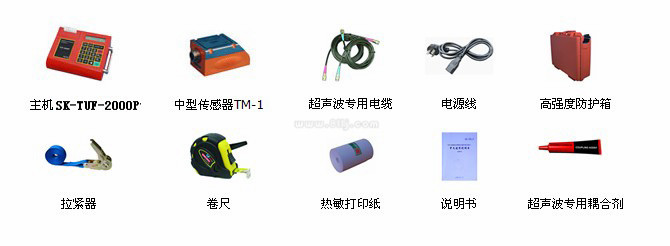

標準配置

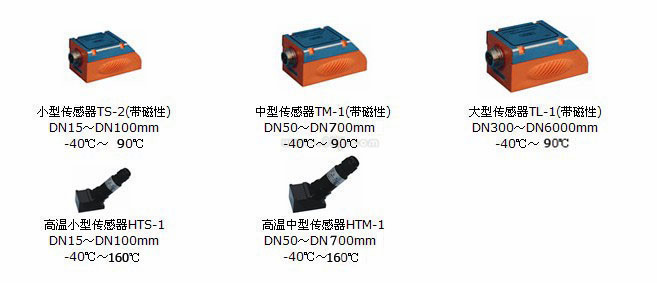

可選配的傳感器

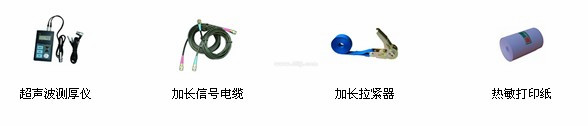

可選配的其它配件

基本參數

項目	性能、參數

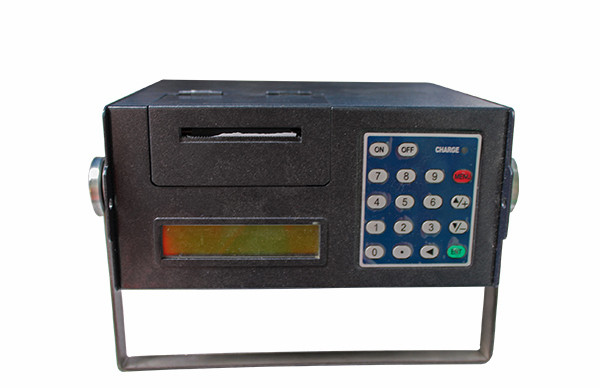

主機	2×20點陣式背光型液晶顯示器，工作溫度（-20～60℃）

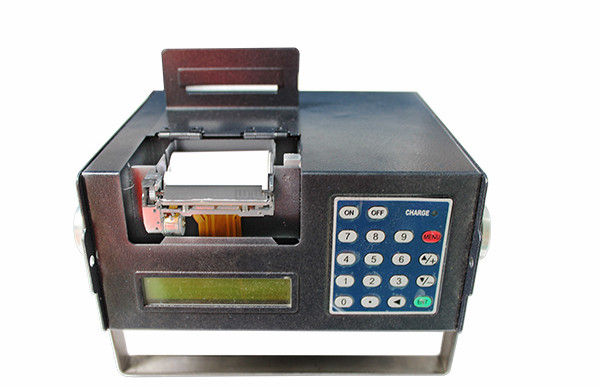

	打印機輸出24列字符微型熱敏打印機
	4×4+2式輕觸鍵盤
	數據接RS-485, 可利用互聯網到本公司網站下載zui新軟件升級流量計程序
傳感器	標準TS-2型適用于管徑：DN15～DN100mm 流體溫度≤90℃
	標準TM-1型適用于管徑：DN50～DN700mm 流體溫度≤90℃
	標準TL-1型適用于管徑：DN300～DN6000mm 流體溫度≤90℃
測量介質	水、海水、工業污水、酸堿液、各種油類等能傳導聲波的液體
流速范圍	0～±30m/s
測量精度	優于±1%
電源	鎳氫電池可連續工作20小時以上或AC220V
功耗	1.5W
充電	采用智能充電方式，直接接入AV220V，充電后自動停止，顯示綠燈
重量	凈重2.5Kg（主機）
備注	配備一體式高強度防護箱，可以在野外惡劣環境中使用

編碼規則

	１標準TS-2型	舉例：SK-TUF-2000P1
SK-TUF-2000P	２標準TM-1型	解釋：便攜式超聲波流量計，標準配置
	３標準TL-1型	另選配標準小型傳感器TS-1型
