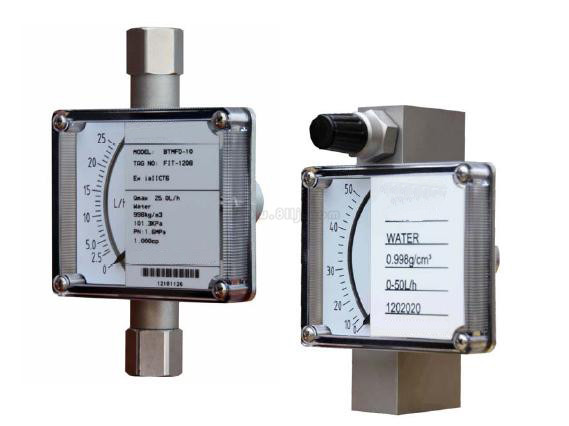

微小型金屬管浮子流量計量表
微小型金屬管浮子流量計量表型號生產報價廠家,本流量儀產品型號屬于浮子流量計分類,更多的浮子、金屬管、流量控制儀直銷價格報價歡迎您來電咨詢,下面是微小型金屬管浮子流量計量表產品資料詳情。
1、是基于浮子位置測量的一種磁耦合變面積流量儀表。
2、zui小可測流量范圍:0.1~1L/h(水)。
4、結構:全金屬結構,304或316不銹鋼鋼、哈氏合金、鈦材。
5、特點:體積?。ò惭b間距zui小為90mm-側進側出型)、壓損小。
6、量程比:10:1。
7、輸出:指針指示型、4~20mA遠傳輸出型(24V供電)。
8、防爆分類:普通型、本質安全型兩種。
9、流向:下進上出、側進側出兩種。
10、使用環境溫度范圍:-40--+80℃。
11、精度:<±2.5%,溫飄:<±0.1%/10℃。
二、微小型金屬管浮子流量計結構和原理:
原理:流量的測量是由指示器內的變送器通過耦合磁鋼感受浮子位置的變化來完成流量的指示和信號的遠傳輸出的。當被測介質自下而上流經測量管時,浮子受重力、浮力及流體流速對浮子垂直向上的推動力三者平衡時,浮子即相對靜止在某個位置,這個位置隨浮子與錐管的環隙面積、流體流速而變化,浮子的位置即對應被測介質流量的大小。
三、微小型金屬管浮子流量計技術參數:
測量范圍水(20℃)1~3000l/h
空氣(0.1013MPa20℃)0.5~90000l/h
量程比 10:1
精度等級 2.5級/4.0級
工作壓力 PN16MPa
介質溫度 標準型-40℃~+120℃
環境溫度 -40℃~+80℃
介質粘度 1/4”NPT,3/8”NPT1/2”NPT≤5mPa.s
3/4”NPT,1”NPT≤250mPa.s
輸出 標準信號:二線制4~20mA(24VDC供電)
供電 24VDC±20%
連接方式 側進測出型:1/4
下進上出型:1/4”NPT,3/8”NPT,1/2”NPT,3/4”NPT,1”NPT內螺紋
電氣接口 M8×1或用戶提供規格
防護等級IP65
防爆標志本安型:ExiaIICT3~6
以上就是浮子流量計 金屬管流量計 產品全部內容,歡迎您來電咨詢浮子流量儀金屬管流量儀 的選型、報價。
