泥漿流量計量表,泥漿管道流量計量表

優質泥漿流量計量表,泥漿管道流量計量表廠家為您提供較全的產品資料，屬于泥漿流量計優質產品，我們有豐富的流量測量計量方案設計經驗，更多有關泥漿流量計量表,泥漿管道流量計量表廠家、報價選型號等服務可以隨時聯系我們。

廠家報價：15222906608

作者：流量計廠家發布日期：2018-11-06 點擊：人次

泥漿流量計量表,泥漿管道流量計量表型號生產報價廠家，本流量?jī)x產品型號屬于泥漿流量計分類，更多的管道、泥漿、流量控制儀直銷價格報價歡迎您來電咨詢，下面是泥漿流量計量表,泥漿管道流量計量表產品資料詳情。

一、泥漿流量計概述

泥漿流量計測量不受流體密度、粘度、溫度、壓力和電導率變化的影響、測量管內無阻礙流動部件，無壓損，直管段要求較低。對漿液測量有獨特的適應性、測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高、可廣泛應用于石化、鋼鐵、電力、冶金、紡織、食品、制藥、造紙等行業及市政環保、水利等領域。

二、泥漿管道流量計功能特點：

◆精度高，穩定性好，不受被測液體溫度、壓力、密度、粘度和導電率變化的影響。

◆傳感器結構簡單，無節流裝置，不堵塞，適合各種含有固體顆粒、纖維、懸浮物的液體測量。

◆接液材質可有多種選擇，能用于各種腐蝕性液體測量。

◆可水平、垂直、傾斜方式安裝，只要保證測量管內充滿液體和沒氣泡即可。

◆測量范圍寬，量程比100∶1，量程可修改。

◆現場可零點校準，不影響測量精度。

◆功耗低，小于7W。

◆現場液晶顯示瞬時流量、累積流量、流量百分比、流體流速、故障報警。

◆中文菜單，可按提示進行參數查看和修改，四個按鍵功能由軟件隨時設定，方便易學。

◆故障自診斷，可實現空管判斷報警、勵磁故障報警、超量程報警、輸出信號故障報警。

◆可正向流量累積、反向流量累積、雙向流量差累積。

◆計量單位、小數點位自動轉換。

◆防爆等級高，防爆標志Exd（ia）iaqⅡCT6。

◆多種信號輸出備選4～20mA、0～1kHz、HART、RS485等。

◆一鍵恢復出廠參數設定。

三、泥漿管道流量計技術參數：

適用管徑	DN25～DN2600（DN25以下為非標）
電極材料	316L（不銹鋼）、HC（哈氏C）、HB（哈氏B）、Ti（鈦）、Ta（鉭）
適用介質	導電率>5us/cm的液體
測量范圍	0．1～10m/s（可擴展到15m/s）
量程上限	0.5～10m/s,推薦1～5m/s
精度等級	0.3級、0.5級、1.0級（隨口徑區分）
輸出信號	4～20mADC,負載≤750Ω；0～３KHz,5V有源，可變脈寬，高端有效頻率輸出：RS485接口
工作壓力	1.0MPa,1.6MPa,4.0MPa,16MPa（特殊）
流體溫度	-20℃～80℃,80℃～130℃，130℃～180℃ 參考襯里材質
環境溫度	傳感器-40℃～80℃;轉換器-15℃～50℃
環境溫度	≤85％ＲＨ（20℃時）
電纜出口尺寸	M20×1.5
供電電源	220VAC±10%;50Hz±1Hz;24VDC±10%
功耗	≤8Ｗ
外殼防護等級	一體式：IP65分體式：傳感器IP68轉換器IP65
接地環材質	1Cr18Ni9Ti（不銹鋼）、HC（哈氏C）、Ti（鈦）、Ta（鉭）、Cu（銅）
連接法蘭	國標GB9119-88（DIN2051,BS4504）

四、水泥漿流量計測量原理：

XS-LDE型智能電磁流量計的測量原理是基于法拉第電磁感應定律：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電勢E為:

E=KBVD

式中：

K---------儀表常數

B---------磁感應強度

V - --------測量管道界面內的平均流速

D--------測量管道的截面內徑

泥漿流量計測量原理

測量流量時，導電性液體以速度V流過直于流動方高的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓通過二個或二個以上與液體直接接觸的電極檢出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4-20mA和0-1KHz輸出。

五、泥漿管道流量計選型

型號	口徑
XS-LDE	15~2600
		代號	電極材料
		K1	316L
		K2	HB
		K3	HC
		K4	鈦
		K5	鉭
		K6	鉑合金
		K7	不銹鋼涂覆碳化鎢
			代號	內襯材料
			C1	聚四氟乙烯（F4）
			C2	聚全氟乙丙烯（F46）
			C3	聚氟合乙烯（FS）
			C4	聚錄丁橡膠
			C5	聚氨脂橡膠
				代號	功能
				E1	0.3級
				E2	0.5級
				E3	1級
				F1	4－20Madc,負載≤750Ω
				F2	0-3khz,5v有源，可變脈寬，輸出高端有效頻率
				F3	RS485接口
				T1	常溫型
				T2	高溫型
				T3	超高溫型
				P1	1．0MPa
				P2	1．6MPa
				P3	4．0MPa
				P4	16MPa
				D1	220VAC±10％
				D2	24VDC±10％
				J1	一體型結構
				J2	分體型結構
				J3	防爆一體型結構

六、泥漿流量計安裝要求

為了你正確的測量，在選擇管道上位置時應注意以下幾點要求：

⑴傳感器既可在直管道上安裝，也可以在水平或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態。

⑵介質在安裝位置應該滿管流動，避免不滿管及氣體附著在電極上。

⑶對于液固兩相流體，zui好采用垂直安裝，使被傳感器襯里磨損均勻，延長使用壽命。

⑷流量計安裝位置介質不滿管時，可采取抬高流量半后端管路的方法，使其滿管，嚴禁在管道zui高點和出水口安裝流量計。

⑸修改管道的安裝方法: 當介質流速達不到要求時，應當選用較小口徑的流量計，這時應使用異徑錐管或修改部分管道，使其與傳感器同口徑，但前后直管段至少須滿足: 前直管段≥5DN,后直管道≥2DN(DN為管徑) 。

⑹前后直管段為流量計前≥5DN，后端≥2DN。

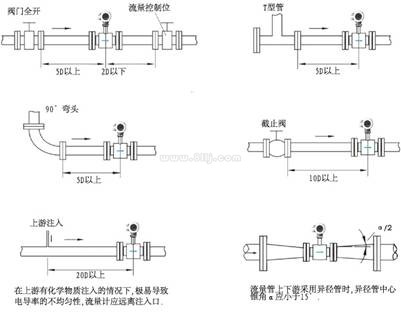

七、泥漿流量計安裝示意圖
