液體高壓流量計型號生產報價廠家，本流量儀產品型號屬于液體流量計分類，更多的液體、高壓、流量控制儀直銷價格報價歡迎您來電咨詢，下面是液體高壓流量計產品資料詳情。

液體流量計的一種，當管道中的壓力值較高超過一般型流量計的耐壓范圍時就應該選用液體高壓流量計了，耐高壓的特種液體流量計在特殊的管道運輸過程中的使用也是十分必要的。值得一提的是，液體高壓流量計的型號也并非一種，比如電磁流量計、渦輪流量計、浮子流量計、壓差式流量計等，大多都是通過對相關配件的升級來適應耐高壓的工況需求。本文就以常見的渦輪、電磁式兩種流量計進行介紹。

一、渦輪式液體高壓流量計

渦輪液體高壓流量傳感器基于扭矩平衡原理，是一種速度型流量計。該傳感器具有結構簡單，重量輕，精度高，重現性好，響應靈敏，安裝維護方便等特點。廣泛應用于石油，化工，冶金，供水，造紙，環保，食品和食品等行業。其他領域。這是流量計量和節能。理想的儀器。該傳感器與顯示儀器結合使用，適用于測量封閉的管道中的液體，這些管道不會受到1Cr18Ni9Ti，2Cr13和剛玉Al2O3、硬質合金的腐蝕，并且不含纖維，顆粒和其他雜質。如果與具有特殊功能的顯示儀器一起使用，則可以用于自動定量控制，超重報警等目的；該傳感器適用于在工作溫度下粘度小于5mm2 / s的介質，對于粘度大于5mm2 / s的介質，該傳感器在實際液體校準后使用。如果用戶需要特殊形式的傳感器，則可以通過咨詢訂購。如果需要防爆傳感器，請在訂購時注明。

智能渦輪液體高壓流量計主要用于大型酒廠，啤酒廠，飲料廠，純凈水，礦泉水等企業。智能型渦輪流量計是一種精密儀器，廣泛應用于石油，化工，冶金，科研等領域的計量控制系統中。配備衛生接頭的液體渦輪流量計可用于制藥行業。

液體高壓流量計可測量以下介質：自來水，純水，礦泉水，冷水，熱水，溫水，開水，冰水，氨水，軟化水，飲料，啤酒，白酒，酒精，乙醇，甲醇，油漆成分，化學溶劑，柴油，機油，汽油，液壓油，鏈條油，潤滑油，齒輪油，煤油，橄欖油，玉米油，蓖麻油，色拉油，調和油，芝麻油，芝麻油，花生油，食用油，洗衣粉，洗滌劑，防凍劑，醫用鹽水，葡萄糖水。

高壓液體流量計的工作原理：

流體流過傳感器外殼。由于葉輪的葉片與流動方向成一定角度，因此流體的沖力使葉片具有旋轉力矩。在克服摩擦扭矩和流體阻力之后，葉片旋轉。轉矩平衡后，速度穩定。在這種情況下，速度與流量成正比。由于葉片是磁性的，因此它位于信號檢測器（由永磁體和線圈組成）的磁場中。旋轉刀片切割磁場線并定期更改線圈的磁通量。在線圈的兩端感應出電脈沖信號。該信號被放大器放大和整形，以形成具有一定幅度的連續矩形脈搏波，該脈搏波可以傳輸?shù)斤@示儀器并顯示流體。瞬時流量和累積量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，其流量方程為：Q = 3600×f / k

在公式中：

f——脈沖頻率[Hz]；

k——傳感器的儀表系數[1 / m3]，由校準表給出。

Q：流體的瞬時流量（工作狀態）[m3 / h]； [L / L]是單位

3600——轉換系數；

每個傳感器的儀表系數由制造商填寫在驗證證書中，并在匹配的顯示儀表中設置k值以顯示瞬時流量和累積總量；

渦輪液體高壓流量計功能：

（1）壓力損失小，葉輪具有防腐功能；

（2）具有非線性精度補償功能的智能流量指示器。校正公式的精度優于±0.02％

（3）儀表系數可以通過按鈕在線設置，并可以顯示在LCD屏幕上。LCD屏幕直觀清晰，可靠性強。

（4）使用EEPROM來保護累積的流量和儀表系數以防止電源故障，保護時間超過10年

（5）使用高性能MCU中央處理器完成數據采集和處理，顯示輸出以及累計流量瞬時流量相同

（6）使用全硬合金（碳化鎢）屏蔽懸臂梁結構軸承，該軸承集成了旋轉軸承和壓力軸承，從而大大提高了軸承壽命，可用于含少量沙塵的介質。工作。

（7）采用1Cr18Ni9Ti全不銹鋼結構，（渦輪采用2Cr1 3），具有良好的耐腐蝕性。

渦輪液體高壓流量計技術參數：

儀器的口徑和連接方法2、4、6、10、15、20、25、32使用螺紋連接（10、15、20、25、3 2、40）50、65、80、100、125、150、200使用法蘭連接

精度等級±0.5％R，±0.2％R

減速比1:10； 1:15; 1:20

儀器材料為304不銹鋼，316（L）不銹鋼等。

被測介質的溫度（℃）-20?＋ 100℃

環境條件：溫度-10?+ 55℃，相對濕度5％?90％，大氣壓86?106Kpa

輸出信號4-20mADC電流信號

該電源隨附鋰電池電源（可以連續使用3年）； + 24VDC

信號傳輸線2×0.3（兩線制）

傳輸距離≤1000m

信號線接口M20×1.5的內螺紋

防爆等級ExdIIBT6

防護等級IP65

渦輪液體高壓流量計的安裝和使用

1、在安裝和使用之前，清潔或保持被測液體中沒有雜質，纖維和顆粒。

2、當傳感器開始使用時，應緩慢將傳感器裝滿液體，然后打開出口閥（閥應安裝在流量計的背面）。嚴禁在無液狀態下使傳感器受到高速流體的撞擊。

3、特別是在安裝之前，應清潔新安裝的管道，然后再安裝傳感器。

4、如果可能，應定期清潔傳感器。在維護和清潔過程中，請注意不要損壞測量室內的零件，尤其是葉輪。組裝時，請注意導板與葉輪之間的位置關系。

5、不使用傳感器時，請清洗內部液體，使其干燥，并在傳感器的兩端添加保護蓋以防止灰塵進入，然后將其存放在干燥的地方。 （此項非常重要）

5、應定期清潔配備的過濾器，并且不使用時應清潔內部液體。就像傳感器一樣，添加防塵罩并將其存放在干燥的地方。

6、傳感器的傳輸電纜可以放在頭頂或埋在地下（埋在地下時應蓋好鐵管。）

7、選擇安裝點也很重要。建議將其安裝在水平管道上，并注意流體的方向。

8、確保在安裝點前后有一定的直管，遠離泵，變頻器或高壓設備。

9、在安裝傳感器之前，將電纜與顯示儀器或示波器連接，打開電源，用手吹動或轉動葉輪，使其快速旋轉以觀察是否有顯示器，然后安裝顯示器時顯示傳感器。如果沒有顯示，請檢查相關部件并排除故障。

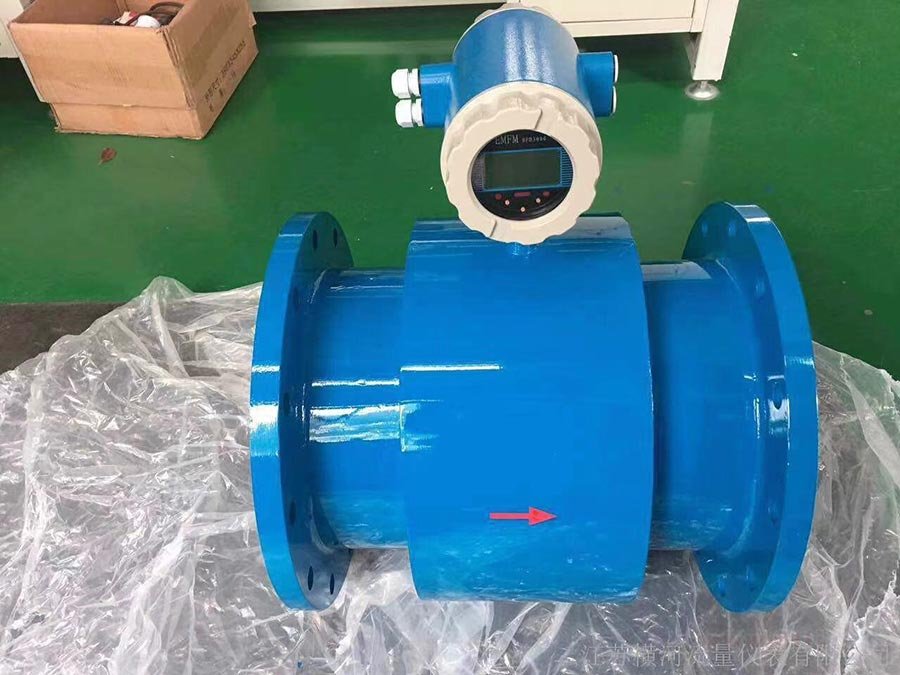

二、電磁型液體高壓流量計

電磁液體高壓流量計簡介

DMF循環水流量傳感器是根據法拉第電磁感應定律制成的。切斷磁場線的導體不是星形金屬，而是具有一定導電性的液體或固液兩相流體。當測得的導電介質在磁場中切斷磁場線時。在導電介質中產生感應電動勢，并且通過一對電極檢測感應電動勢。電壓信號V可用以下公式表示：V = KBDV K：比例常數B：磁感應強度D：測量管內徑v：測量經轉換器處理后的Cao區域的平均流速信號v ，輔助輸出與流量相關的頻率控制信號o 5VOCO-5VDC呈線性關系，用于后續儀表集成或控制。對于一般的工業電磁流量計，測得的介質流量應為2?4m / s。在特殊情況下，最小流量應不小于0.1m / s，最大高度應不大于8m / s。如果介質中含有固體顆粒，則通常的流速應小于3m / s，以防止襯里和電極之間的過度摩擦；對于粘性流體，流速可以選擇為大于2m / s。較大的流速將有助于自動消除電極上的附著力。停滯物體的作用有助于提高測量精度。在確定了范圍Q的條件下，可以根據上述流量V的范圍確定流量計直徑D的大小，并通過下式計算其值：

Q =πD？V / 4
Q：流量（㎡/ h）D：管道內徑V：流速（m / h）
電磁流量計的量程Q應為大于預期的最大流量值，正常流量值應略大于流量計滿量程的50％。

常用型號：DMF-100-105-6.3E01-0000

高壓流量計，電磁型，DN100，標準不銹鋼電極，PTFE襯里，法蘭安裝，溫度低于120度，額定壓力6.3MPA，24V電源或220V可選電源，兩線制4 -20mA輸出，瞬時流量和累計流量的分開顯示，不防爆。

電磁液體高壓流量計產品特點

1傳感器最重要的部分-線圈的設計經過最優化的設計，并且通過了最嚴格的實際流量測試，以確保產品的測量精度。

2信號電極被完全靜電屏蔽，以確保小信號不會受到線圈的干擾，并確保了低流量的測量精度。線圈與外界隔離，以確保線圈的長期絕緣強度，這也確保了傳感器的長期測量精度。

4傳感器的所有焊接工藝均采用氬弧焊工藝，盡管成本較高，但可以確保焊接的可靠性（焊接是傳感器最重要的生產工藝），尤其是在盤繞后的最后一次焊接。在安裝過程中，氬弧焊工藝可以確保安裝的線圈不被損壞

5采用接地電極結構形成平衡電極平面，確保將平均速度的整個測量過程限制在平衡電極平面內，可以消除電噪聲干擾并提供準確的測量結果

6使用定制的雙層屏蔽電纜

7個可編程頻率的低頻矩形波激勵，提高了流量測量的穩定性和低功耗

8特殊介質測量（例如泥漿）采用高頻激勵來消除雜波干擾

9使用16位嵌入式微處理器，計算速度快且精度高

10個全數字處理，抗干擾能力強，測量可靠，精度高

11超低EMI開關電源，適用于各種電源電壓，良好的抗EMC性能

12使用單塊電路板完成所有功能設計，使用SMD器件和表面貼裝SMT）技術，電路可靠性高13.高清背光中文LCD顯示屏，顯示累積流量，瞬時流量，流量，流量百分比等。

13菜單操作，易于使用，操作簡單，易學易懂

14雙向測量系統，具有三個內部累加器，可以分別顯示正向累積，反向累積和差值總計。 15具有自檢和自診斷功能，并顯示在屏幕上。

電磁液體高壓流量計功能說明

1儀器結構簡單可靠，沒有活動部件，使用壽命長
2沒有阻塞部件，沒有壓力損失和流體阻塞現象
3沒有機械慣性，快速響應性好，穩定性好，可用于自動檢測，調節和程序控制系統中。
4測量精度不受被測介質類型及其溫度，粘度，密度，壓力和其他物理參數的影響
5 PTFE或橡膠襯里與Hc，Hb，316L，Ti和其他電極材料的不同組合可以適應不同介質的需求
6提供各種流量計型號，例如管道式和插入式。
7使用EEPROM存儲器，測量和計算數據的存儲保護是安全可靠的
8集成和分離有兩種類型
9高清晰度LCD背光顯示屏

以上就是以渦輪流量計以及電磁流量計為例子介紹的液體高壓流量計的相關資料，希望對您有所幫助，如果您的液體測量工況有著耐高壓等特殊需求，或有著其他的設計疑惑，歡迎索取資料。

以上就是液體流量計 高壓流量計 產品全部內容，歡迎您來電咨詢液體流量儀高壓流量儀 的選型、報價。
