靶式流量計量表原理圖

摘要：靶式流量計量表原理圖資訊由優秀的流量計、流量儀生產報價廠家為您提供。靶式 流量計 原理 產品特點 1. 整臺儀表結構堅固無可動部件，插入式結構,拆卸方便 2. 可就地采用干式標定方法，即采用砝碼掛重法。 3. 具有一體化溫度、壓力補償，直接輸出質量或標。更多的流量計廠家選型號價格報價歡迎您來電咨詢，下面是靶式流量計量表原理圖文章詳情。

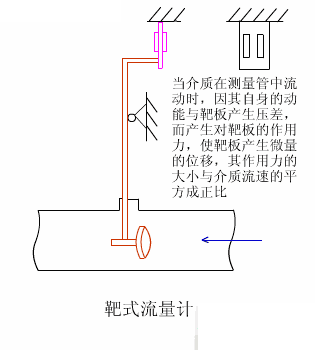

靶式流量計原理：當被測量的介質在測量容器管中流動時，因其自身的動能通過阻流件（靶片）時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比。阻流件(靶片)接受的作用力F，經剛性連接的傳遞件（測桿）傳至電容力傳感器，電容力傳感器產生電壓信號輸出。由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量。

靶式流量計原理產品特點

1. 整臺儀表結構堅固無可動部件，插入式結構,拆卸方便

2. 可就地采用干式標定方法，即采用砝碼掛重法。

3. 具有一體化溫度、壓力補償，直接輸出質量或標方

4. 可根據實際需要更換阻流件（靶片）而改變量程

5. 抗震動性強，一定范圍內可測脈動流。
